RS232C-TTLレベル変換ケーブル(難易度 ☆)
・概要
・キットの内容
1.TTL側のコネクタは付属していません。(電線切断状態・ケーブル長さは1.5m)
  お客様の用途に合わせて適当なコネクタをを接続してください。
  RS232CAB0にはケーブルは付属しません。
2.接続方法(各回路図を参照してください。)
   E 赤 Vcc (TTLのロジックレベルに合わせて+3.3〜5Vを供給してください。)
   @ 黒 GND
   A 白 TXD (PCからの送信データ) OUT
   B 緑 RXD (PCの受信データ)    IN
   C 黄 RTS(またはDTR)   OUT
   D 茶 CTS(またはDSR)   IN
3.RXDは47KΩでプルアップされています。(RS232CAB4RS232CAB6
4.RTSとCTSはループバック接続されています。(RS232CAB4
  (ジャンパー変更でDTR・DSRを選択することもできます。)


・電源の誤接続には十分ご注意ください。
・内部プリント基板の詳細はRS232(RS232C−TTLレベル変換基板)の説明書をご覧下さい。


ご好評の弊社RS232(RS232C-TTLレベル変換基板)を
D-Subケースに収納し、ケーブルを引き出して即使用できるようにした
RS232C−TTLレベル変換ケーブルのキットです。
このままパソコンのRS232Cポートに接続できます。
TTLレベル側のコネクタは付属していません、お客様の用途に合わせて
適当なコネクタを接続してご使用ください。
マイコンプログラムの書込みやデバッグや、シリアルコンソールに
便利にご利用いただけると思います。
3機種用意しましたので目的に応じてお選び下さい。
 @ RS232CAB6 (6芯ケーブル)
 A RS232CAB4 (4芯ケーブル)
 B RS232CAB0 (ケーブル無し)

RS232CAB
・使用方法

回路図6

RS232CAB6
RS232C−TTLレベル変換ケーブル(6線) ☆
1,728円(税込価格)

回路図4

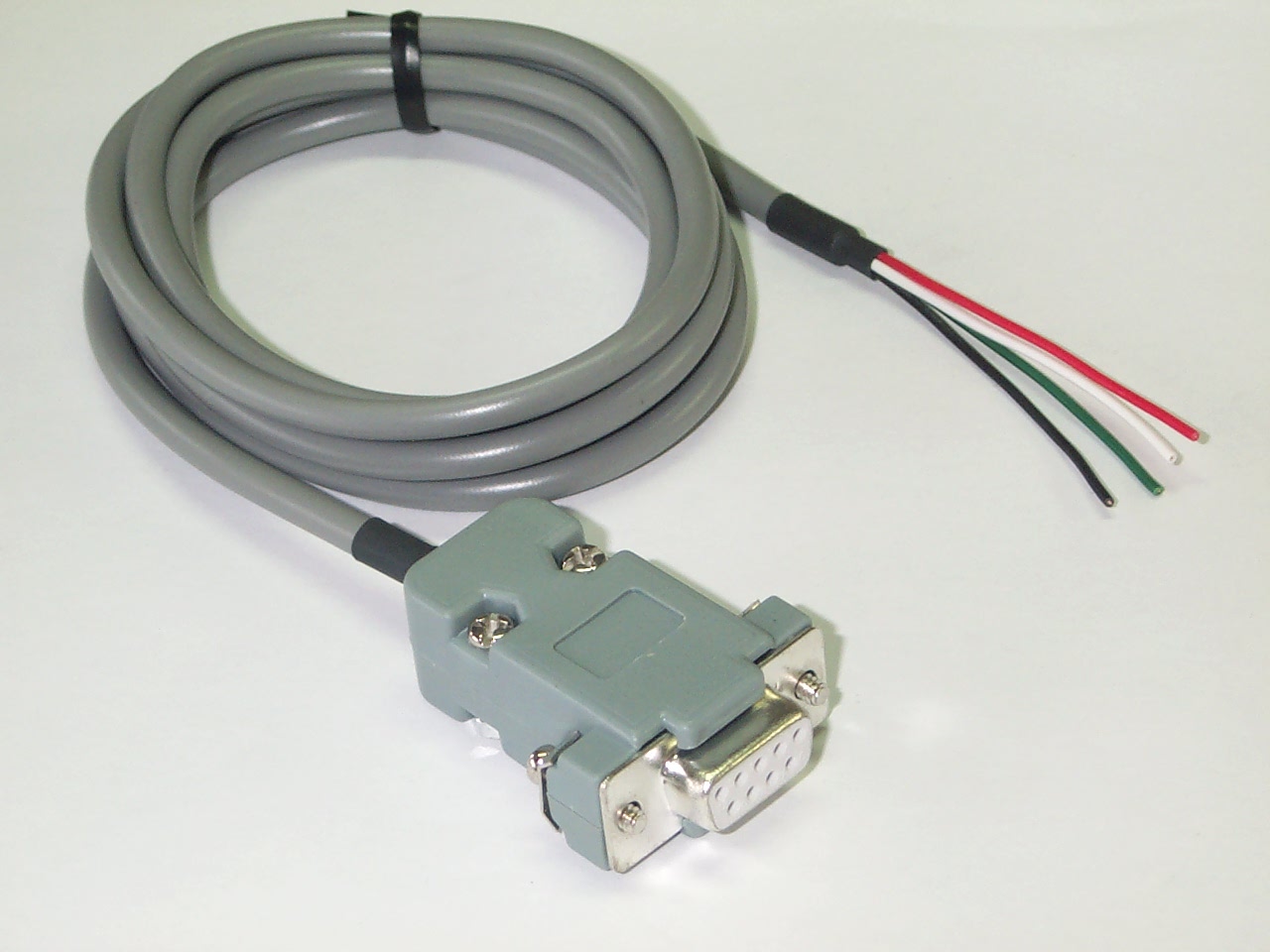

RS232CAB4
RS232C−TTLレベル変換ケーブル(4線) ☆
1,512円(税込価格)

回路図0

RS232CAB0
RS232C−TTLレベル変換器(ケーブル無し) ☆
864円(税込価格)
