中国製のCH340Eを使用したUSB-TTLシリアル変換ケーブルのキットです。

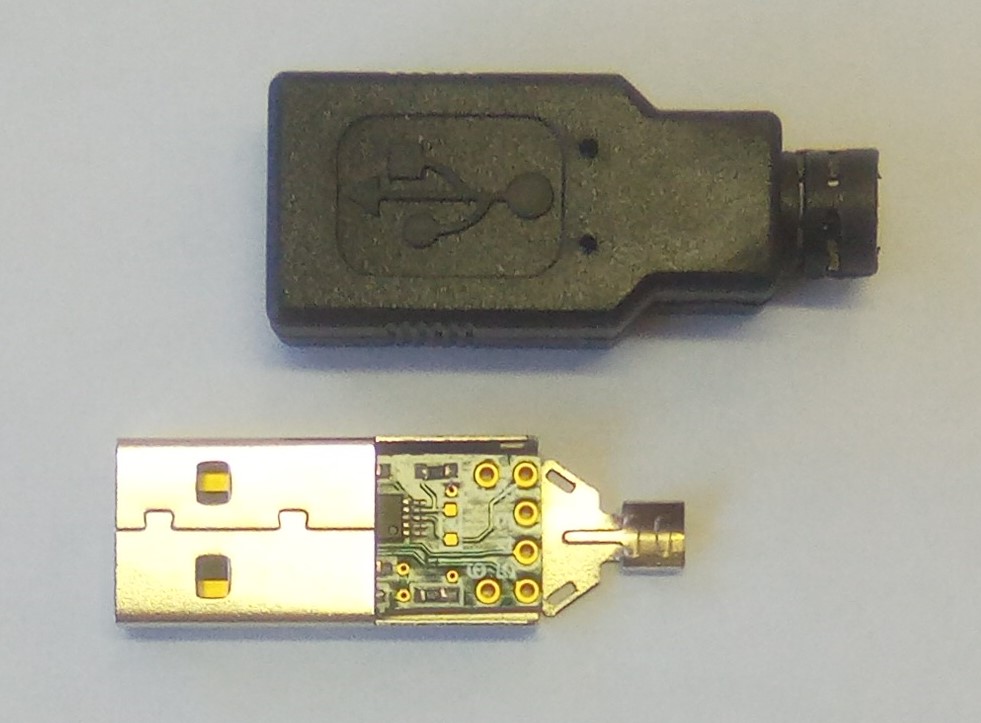

周辺部品が少なくて済みますので安価に、かつ右図のように小型に
組み込むことができました。
このままパソコンのＵＳＢポートに接続できます。
USB340CAB5とUSB340CAB3にはTTL側コネクタは付属していません。
お客様の用途に合わせて適当なコネクタを接続してご使用ください。
マイコンプログラムの書込みやデバッグや、シリアルコンソールに
便利にご利用いただけると思います。
３機種用意しましたので目的に応じてお選び下さい。

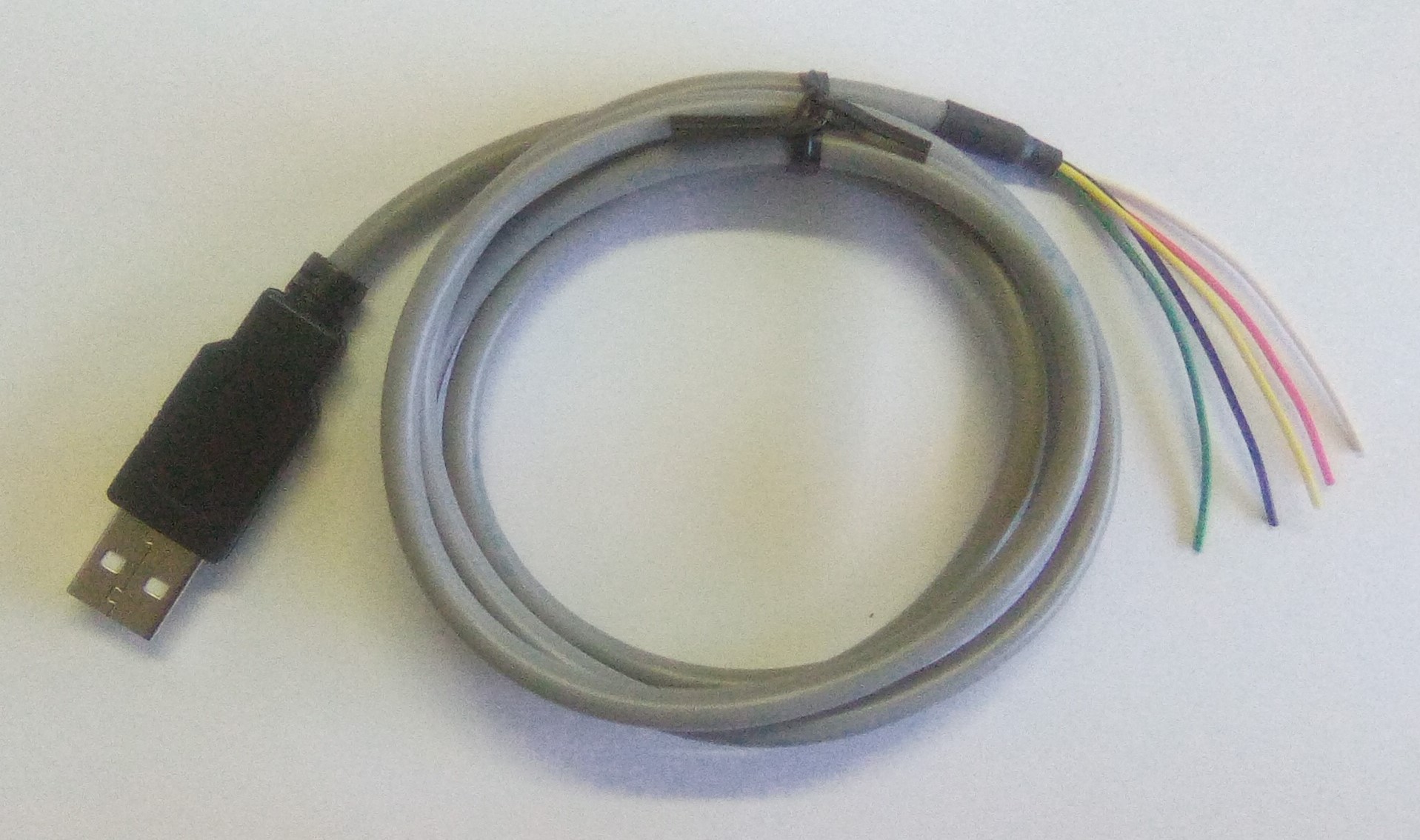

　①　ＵＳＢ３４０ＣＡＢ５　（５芯ケーブル）　　ＴＸＤ，ＲＸＤ，ＲＴＳ，ＣＴＳ，ＧＮＤ
　②　ＵＳＢ３４０ＣＡＢ３　（３芯ケーブル）　　ＴＸＤ，ＲＸＤ，ＧＮＤ
　③　ＵＳＢ３４０ＣＡＢ４-ＣＮ　（４芯ケーブル、コネクタ付き）　ＴＸＤ，ＲＸＤ，ＧＮＤ，＋５Ｖ

◎弊社姉妹品「ＵＳＢ２３２ＣＡＢ」シリーズを小型化した物です。
◎ご好評のＲＳ２３２ＣＡＢシリーズのＵＳＢバージョンとお考えください。

１．USB340CAB5およびUSB340CAB3にはＴＴＬ側のコネクタは付属していません。（電線切断状態・ケーブル長さは１ｍ）
　　お客様の用途に合わせて適当なコネクタをを接続してください。
　　USB340CAB4-CNには4Pコネクタが付属します。（JST製 XHP-4、＋5V電源出力、ケーブル長さは１ｍ）

　　・ドライバーを以下よりダウンロードし、組み込んでください。
　　　https://www.wch.cn/downloads/CH341SER_ZIP.html
　　・こちらからもダウンロードできます。

２．接続方法（各回路図を参照してください。）
　　　　・ＵＳＢ３４０ＣＡＢ５・ＵＳＢ３４０ＣＡＢ３
　　　　　＋５Vの電源は出力されていません。
　　　　　各入力端子は５ＶのＴＴＬロジックレベル専用です。
　　　　　　①　黒　ＧＮＤ
　　　　　　②　白　ＴＸＤ　（ＰＣからの送信データ）　　　ＯＵＴ
　　　　　　③　赤　ＲＸＤ　（ＰＣへの受信データ）　　　　　ＩＮ
　　　　　　④　黄　ＲＴＳ　（ＰＣから制御出力）　　　　　ＯＵＴ
　　　　　　⑤　緑　ＣＴＳ　（ＰＣへ制御入力）　　　　　　　ＩＮ

　　　　・ＵＳＢ３４０ＣＡＢ４-ＣＮ
　　　　　＋５Vの電源が出力されています、200ｍＡ程度まで供給できます。
　　　　　各入力端子は５ＶのＴＴＬロジックレベル専用です。
　　　　　　①　黒　ＧＮＤ
　　　　　　②　白　ＴＸＤ　（ＰＣからの送信データ）　　　ＯＵＴ
　　　　　　③　緑　ＲＸＤ　（ＰＣへの受信データ）　　　　　ＩＮ
　　　　　　④　赤　ＶＣＣ　（＋５V出力、200ｍA）　　　　　ＯＵＴ

３．ＲＸDは内部の４７ＫΩでプルアップされています。

４．ＲＴＳとＣＴＳはループバック接続されています。（ＵＳＢ３４０ＣＡＢ４-ＣＮおよびＵＳＢ３４０ＣＡＢ３の場合）

５．誤接続には十分ご注意ください。
　　　５ＶのＴＴＬロジックレベル専用です、３．３Vロジック回路へは接続できません。
